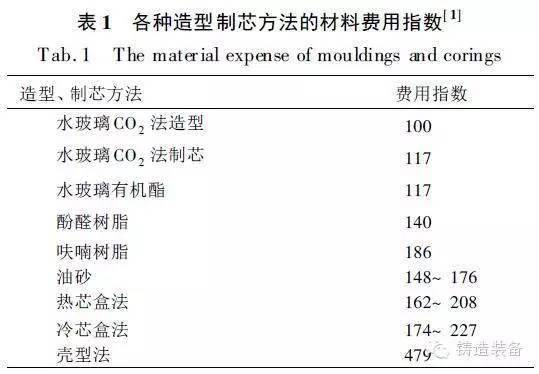

在铸造生产中, 造型材料占有十分重要的地位。近几十年来, 随着科学技术的发展, 铸造粘结材料已经由原始的粘土发展到了其它无机、有机或无机与有机相结合的系列粘结剂。40 年代末出现了CO2-钠水玻璃法, 60 年代又发明了有机或无机基团相结合的有机粘结剂冷硬砂, 80 年代, 有机冷硬砂进入成熟期, 使传统的粘土砂和有机热芯盒工艺受到了有力的挑战。从砂芯( 砂型) 强度、环境污染和费用等多个角度衡量, 新型的无机、有机冷硬砂都有明显的优越性。有人对各种造型、制芯方法的材料费用作了比较, 如表1 所示。

　　有机、无机及粘土粘结剂在各种制芯、造型方法的应用比例也随着时代的推进而改变。70 年代末, 国外有人作了一次调查 , 在造型方面采用粘土类材料的约占63% ; 采用其它无机粘结剂材料的占13%; 采用有机粘结剂材料的占24%; 在制芯方法方面, 首先综合了应用无机粘结剂的各种制芯方法, 其总和占总重量的21. 6% ; 冷硬合成树脂法占26. 3% ;而热硬法占51. 6% 。进入80 年代以来, 树脂自硬砂工艺在欧美、日本等发达国家发展很快, 它已广泛应用于这些国家的机床、重型与矿山机械、造船及通用机械行业的大、中型铸件生产中。英国70% 以上的铸铁件和20%以上的铸钢件是采用呋喃树脂自硬砂工艺生产的, 最大件重达100 t, 在美国, 化学粘结砂占全部型砂的20%以上, 其中, 40% 左右为树脂自硬砂( 不包括壳型壳芯、热芯盒、冷芯盒) ; 在日本大型铸件生产中, 50% 以上是采用树脂自硬砂, 树脂自硬砂工艺已占其铸造生产的第二位, 仅次于湿型砂工艺; 在欧洲树脂自硬砂最大应用者为德国, 据原西德铸造工程协会( VDG) 调查, 在其会员厂中, 1986 年采用树脂自硬砂造型的比例已由1975 年的19. 4% 提高到30. 2% 。
　　我国于70 年代开始研究和应用树脂自硬砂, 在/ 六五0、/ 七五0期间, 通过技术改造, 已有十几家机床厂先后建起了树脂自硬砂生产线, 所生产的铸件质量明显提高, 使其机床铸件或机床产品打入了国际市场。同时, 对酯硬化酚醛树脂砂也开展了研究工作。如, 沈阳铸造研究所于80 年代后期, 成功地开发了新型酚醛树脂粘结剂[ 6] 。90 年代, 我国在温芯盒、低毒无公害气硬冷芯盒法、近无余量铸造方面进行了技术攻关, 也取得了令人满意的效果。但应看到, 我国目前80% 以上的单件小批量铸件生产厂, 大多数还是采用粘土砂工艺, 树脂自硬砂工艺还有待于加速研究和推广应用。

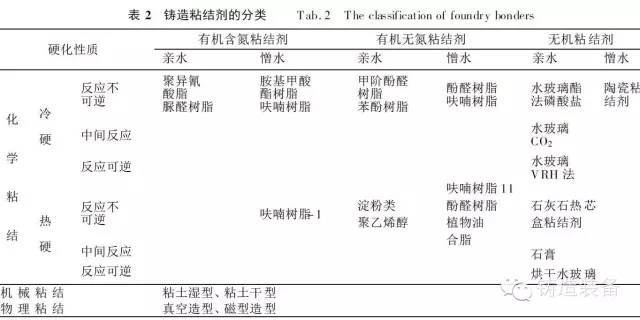

　　为了方便广大铸造工作者正确选择和使用铸造粘结剂, 曾有许多人对铸造粘结剂进行过分类, 以前苏联里雅斯的分类较为科学和实用[ 8] 。但是几十年过去了, 造型材料领域已发生了很大变化, 出现了许多新型粘结剂。随着生产的进步, 铸件质量的要求越来越高, 原先的分类就显得不够了。我们借鉴里雅斯分类的方法, 按粘结剂的性质、固化方式、机理等对现今型砂粘结剂进行了分类, 目的在于使人们能够直接方便地对粘结剂的类型有个清晰的认识。见表2。

　　1 粘结剂的分类
　　无论是有机还是无机粘结剂都有亲水和憎水之分。所谓憎水材料既不溶于水也不被水湿润, 反之称为亲水材料。
　　粘结剂的固化、强度的形成机理, 随粘结剂的性质而异。一部分粘结剂在型砂的固化过程中发生化学变化, 形成一层固化薄膜, 建立了强度, 把砂粒彼此连接起来, 它们不可能返回到初始态时, 称之为不可逆固化; 当部分返回到初始态时, 称之为中间固化; 当可以完全返回到初始态时, 称之为可逆固化。这三种方式在冷、热硬砂中都存在。
　　1．1 含氮类有机粘结剂
　　中、高氮类有机粘结剂一般来说不适用于铸钢,其原因是这类粘结剂在钢铸件中易产生氮气孔。但其工艺性能好、强度高、价格低, 多用于有色合金铸件及铸铁件。最典型的就是亲水的脲醛树脂。但亲水的树脂砂在存放的过程中易吸收空气中的水分, 使强度下降。
　　以糠醇为基的呋喃树脂, 当糠醇含量达50% 以上时适用于作酸自硬树脂, 50% 以下则适用于作热硬树脂。它们硬化后形成不被水溶解的植物油膜类的薄膜, 具有不可逆固化特性。含氮树脂中脲醛含量越高, 其价格越便宜, 含氮量也随之升高, 常温自硬强度好。但易产生气孔, 高温强度下降。
　　1.2 无氮类有机粘结剂
　　近年来发展的无氮树脂种类较多, 如酚醛-糠醇树脂、酚醛树脂、亲水的苯酚树脂等。它们突出的优点就是无氮、发气量小, 能有效地减少气孔缺陷,适用于铸钢生产。但它们又各有不足。如酚醛树脂:有游离苯酚、存放期短、粘度高, 落砂性差, 工艺性也不如呋喃树脂。
　　改性的苯酚树脂或新型酚醛树脂能够克服以上缺点, 在生产中应用得较好。如FB-160 型甲吡酚醛树脂等。我国常用的无氮树脂有F700 系列; ZGS-2、ZGS-3 树脂; FSH-1 树脂。
　　在热硬法工艺中, 无氮有机粘结剂更多。除了一些低糠醇含量的无氮呋喃树脂、酚醛树脂外, 植性油、合脂及各种干性油、淀粉类等都包括在这个范围内。这些粘结剂在树脂粘结剂发明前, 一直广泛地作为芯砂粘结剂应用于铸造生产, 由于树脂砂的强度高、工艺性好、生产率高, 可以人工合成制得, 所以植物油、合脂类粘结剂正处于被淘汰的地位。
　　1.3 亲水无机粘结剂
　　一般使用的无机粘结剂都是亲水的, 如水玻璃、粘土、磷酸盐等。粘土是最古老的铸造粘结剂。水玻璃在我国铸钢车间应用十分广泛, 水玻璃砂最早是用加热, 或吹CO2 来硬化, 采用这些硬化方式往往使型砂中水玻璃加入量较高, 与粘土砂和其它有机粘结剂相比, 型砂的溃散性差, 长期以来未能得到合理解决。到了70 年代在树脂自硬砂工艺的冲击下, 它的发展十分缓慢。直到80 年代初, 酯硬化水玻璃砂和CO2-VRH 法的问世, 又重新引起了铸造行业的重视,这是由于水玻璃具有无毒、无害和价廉等优点的缘故。
　　目前, 提高水玻璃的粘结能力, 降低它的加入量、改善型芯砂溃散性的主要途径有: 加入改性剂、酯硬化、真空置换法等。但是, 与树脂砂相比, 水玻璃砂有待逐步加以改进。
　　新型磷酸盐粘结剂国内尚处于实验室阶段, 其溃散性优于水玻璃砂, 但成本比水玻璃砂高, 离生产实用化还有一段距离。
　　1.4 憎水无机粘结剂
　　陶瓷粘结剂是最近才兴起的一种无机憎水材料, 许多单位正在进行研究。国外已研制出一种陶瓷粘结剂, 由两种液态水溶性粘结剂生成, 当它们混在一起时发生反应形成一种不溶于水的非晶质溶胶。据认为它具有强度形成迅速、优良的热强度、铸件尺寸光洁度良好、抗毛剌、抗冲砂及抗结疤能力、可显著地减少热裂、落砂性好等优点。适用于黑色金属及有色金属铸件。
　　2 各种粘结剂工艺性能比较

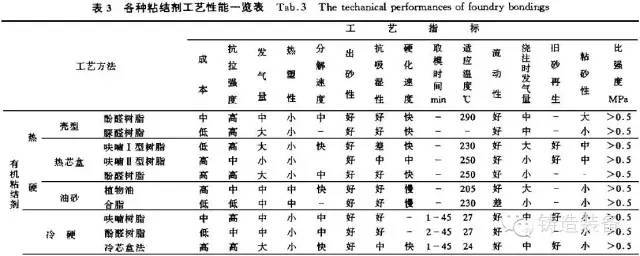

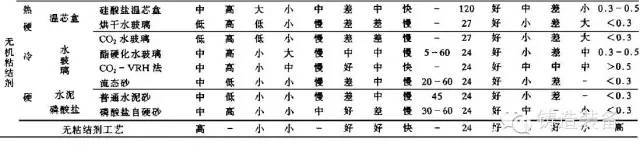

　　到目前为止, 铸造中可供选择的造型制芯粘结剂很多, 人们在选择时不仅要考虑到它们的粘结能力、工艺性能及铸件质量, 而且也要考虑到其成本构成、有无污染及回用性能的好坏等因素, 为利于合理地、因地制宜地组织生产, 把大部分种类的粘结剂的工艺性能等项因素列成表3。

　　3 造型( 制芯) 用催化剂
　　无论热硬还是冷硬的型砂, 其硬化大部分需要催化剂以加快其固化速度。无机粘结剂砂使用的催化剂往往发生化学作用, 产生新的物质。如CO2- 水玻璃砂。有机粘结剂砂的固化剂一般起纯催化作用, 即在硬化过程中不产生化学消耗, 而是机械地包含在聚合物结构中。

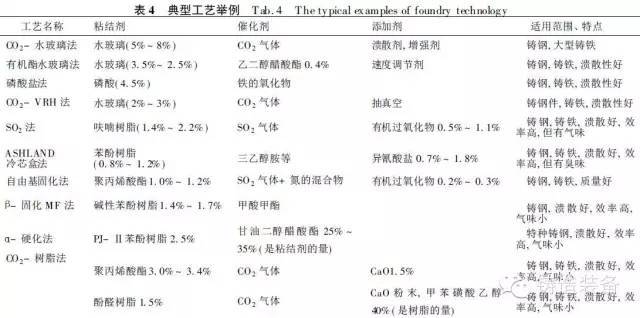

　　常用的催化剂( 包括无机酸及有机酸) 分为长硬化周期和短硬化周期两类。长硬化周期的催化剂有磷酸( 一般浓度为65%~ 80%的水或酒精溶液) 、对甲苯磺酸、苯磺酸( 使用时配制成65%~ 80% 的水或酒精溶液) 。短硬化周期的催化剂有: 硫酸酯、硫酸乙酯及增浓苯磺酸。这些催化剂的催化作用由强至弱的次序为:硫酸单酯> 硫酸乙酯> 对甲苯磺酸> 苯磺酸>磷酸催化剂对型砂的重要性并不次于树脂粘结剂本身, 好的粘结剂要有好的催化剂配合才能充分发挥其粘结效能。因此, 催化剂的选择是确定型砂工艺性能中较重要的环节。通过归纳, 把实际中常用的工艺列成表4。

　　4 铸造粘结剂的发展方向
　　目前风行的有机树脂粘结剂虽然以其硬化速度快、强度高、铸件尺寸精度高等优点, 大有取代无机粘土及水玻璃粘结剂之势, 但是世界范围内面临着有机树脂原料的短缺及环保要求渐高的状况, 使得人们又回过头来重新认识开发无机粘结剂领域。未来新型的改性水玻璃、粘土、磷酸盐、陶瓷等粘结剂的研究与应用以及无粘结剂铸造工艺的研究和应用, 必将给铸造界带来一个新的局面。可以预计, 21 世纪将是无机粘结剂砂与有机粘结剂砂激烈竞争的年代, 两种型砂生存的空间将取决于它们发挥各自的优势和抑制自身缺点的程度。
