1 铁型覆砂铸造生产线工艺流程
　　见图1：

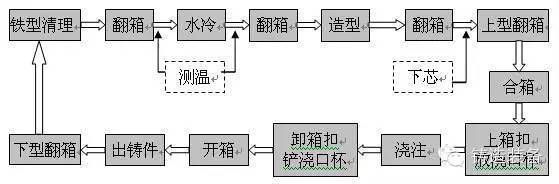

　　图1 生产线工艺流程图

　　按照工艺流程设计的生产线平面图见图1。生产过程描述如下（从浇注开始）：
　　（1） 铁型覆砂铸造生产线正常工作流程从浇注开始，在浇注前放好浇口杯；
　　（2） 浇注完毕待浇口杯内铁水半凝固时人工铲去浇口杯；
　　（3） 经冷却、取箱扣后，铁型通过平车转运系统进入提升机，将铁型从平车上提起进入机动辊道；
　　（4） 开箱机开箱，将上型提起后，铸件留在下型，下型进入出铸件机；
　　（5） 出铸件机机械手夹出铸件放入准备好的料斗内；
　　（6） 下铁型、上铁型一起进入过渡小车，通过过渡小车将铁型转运到清理段，并完成上下铁型前后次序交换；
　　（7） 上下铁型在翻箱机翻箱，使型腔面（后称正面）朝下，上型翻转目的是清除背面浇注时留下的残砂、铁豆等；
　　（8） 上下型先后送入顶射孔机，清通射孔内的型砂，再进入震动落砂机清理型腔内的残砂；
　　（9） 清理后的铁型通过翻箱机翻转正面朝上，人工检查后，根据铁型温度进行调温处理，调温后的铁型经过翻箱后正面朝下，等待造型；
　　（10） 通过送箱系统将上下铁型一起送入造型机进行覆砂造型，送箱系统完成粗定位。
　　（11） 造型完成后的铁型送入翻箱机翻箱，使铁型正面朝上以检查覆砂质量，浇口处理，需要下芯的完成下芯。
　　（12） 在合箱前上箱翻转正面朝下，上下铁型先后进入合箱机完成合箱。
　　（13） 合好的铁型通过过渡小车送入到浇注段，并通过提升机将铁型置于浇注平车上。
　　（14） 上箱扣后，等待浇注。
　　2主要设备清单

设备单价在400万元一条生产线
